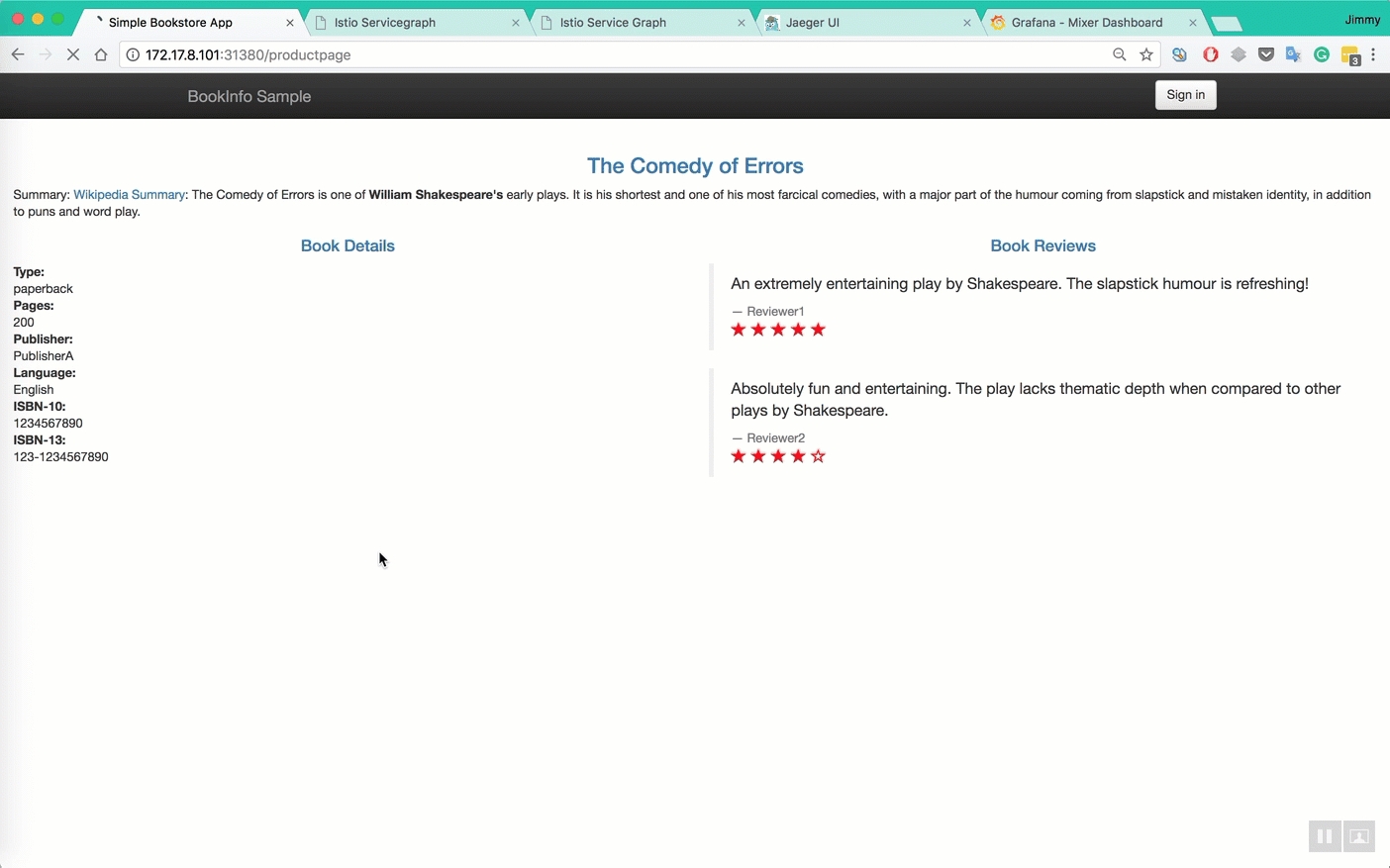

> For the complete documentation index, see [llms.txt](https://doc.cncf.vip/istio-handbook/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://doc.cncf.vip/istio-handbook/an-zhuang-zhi-nan/quick-start.md). # 快速开始 在使用 Istio 前还是希望您有容器和 Kubernetes 的基础知识，如果您想要从零开始，那么可以使用 [**kubernetes-vagrant-centos-cluster**](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster) 并运行 [Bookinfo 应用](https://istio.io/zh/docs/examples/bookinfo/)来快速体验服务网格。 当我们需要在本地开发时，更希望能够有一个开箱即用又可以方便定制的分布式开发环境，这样才能对Kubernetes本身和应用进行更好的测试。现在我们使用[Vagrant](https://www.vagrantup.com/)和[VirtualBox](https://www.virtualbox.org/wiki/Downloads)来创建一个这样的环境。 **注意**：kube-proxy使用ipvs模式。 ## Demo 点击下面的图片观看视频。 [![观看视频](/files/h9MjLjqTCDrNF1nG2vYS)](https://www.bilibili.com/video/av39514214/) ## 准备环境 需要准备以下软件和环境： * 8G以上内存 * Vagrant 2.0+ * VirtualBox 5.0 + * 提前下载Kubernetes 1.9以上版本（支持最新的1.13.0）的release压缩包 * Mac/Linux，**Windows不完全支持，仅在windows10下通过** ## 集群 我们使用 Vagrant 和 Virtualbox 安装包含 3 个节点的 Kubernetes 集群，其中 master 节点同时作为 node 节点。 | IP | 主机名 | 组件 | | ------------ | ----- | ------------------------------------------------------------------------------------------- | | 172.17.8.101 | node1 | kube-apiserver、kube-controller-manager、kube-scheduler、etcd、kubelet、docker、flannel、dashboard | | 172.17.8.102 | node2 | kubelet、docker、flannel、traefik | | 172.17.8.103 | node3 | kubelet、docker、flannel | **注意**：以上的IP、主机名和组件都是固定在这些节点的，即使销毁后下次使用vagrant重建依然保持不变。 容器 IP 地址范围：172.33.0.0/30 Kubernetes service IP 地址范围：10.254.0.0/16 ## 安装的组件 安装完成后的集群包含以下组件： * flannel（`host-gw`模式） * kubernetes dashboard * etcd（单节点） * kubectl * CoreDNS * kubernetes（版本根据下载的kubernetes安装包而定，支持Kubernetes1.9+） **可选插件** * Heapster + InfluxDB + Grafana * ElasticSearch + Fluentd + Kibana * Istio service mesh * Helm * Vistio * Kiali ## 使用说明 将该repo克隆到本地，下载Kubernetes的到项目的根目录。 ```bash git clone https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster.git cd kubernetes-vagrant-centos-cluster ``` **注意**：如果您是第一次运行该部署程序，那么可以直接执行下面的命令，它将自动帮你下载 Kubernetes 安装包，下一次你就不需要自己下载了，另外您也可以在[这里](https://kubernetes.io/docs/imported/release/notes/)找到Kubernetes的发行版下载地址，下载 Kubernetes发行版后重命名为`kubernetes-server-linux-amd64.tar.gz`，并移动到该项目的根目录下。 因为该项目是使用 NFS 的方式挂载到虚拟机的 `/vagrant` 目录中的，所以在安装 NFS 的时候需要您输入密码授权。 使用vagrant启动集群。 ```bash vagrant up ``` 如果是首次部署，会自动下载`centos/7`的box，这需要花费一些时间，另外每个节点还需要下载安装一系列软件包，整个过程大概需要10几分钟。 如果您在运行`vagrant up`的过程中发现无法下载`centos/7`的box，可以手动下载后将其添加到vagrant中。 **手动添加centos/7 box** ```bash wget -c http://cloud.centos.org/centos/7/vagrant/x86_64/images/CentOS-7-x86_64-Vagrant-1801_02.VirtualBox.box vagrant box add CentOS-7-x86_64-Vagrant-1801_02.VirtualBox.box --name centos/7 ``` 这样下次运行`vagrant up`的时候就会自动读取本地的`centos/7` box而不会再到网上下载。 **Windows 安装特别说明** 执行`vagrant up`之后会有如下提示： ``` G:\code\kubernetes-vagrant-centos-cluster>vagrant up Bringing machine 'node1' up with 'virtualbox' provider... Bringing machine 'node2' up with 'virtualbox' provider... Bringing machine 'node3' up with 'virtualbox' provider... ==> node1: Importing base box 'centos/7'... ==> node1: Matching MAC address for NAT networking... ==> node1: Setting the name of the VM: node1 ==> node1: Clearing any previously set network interfaces... ==> node1: Specific bridge 'en0: Wi-Fi (AirPort)' not found. You may be asked to specify ==> node1: which network to bridge to. ==> node1: Available bridged network interfaces: 1) Realtek PCIe GBE Family Controller 2) TAP-Windows Adapter V9 ==> node1: When choosing an interface, it is usually the one that is ==> node1: being used to connect to the internet. node1: Which interface should the network bridge to? node1: Which interface should the network bridge to? ``` 输入`1`之后按回车继续。（根据自己真实网卡选择，node2、node3同样需要） node3快要结束的时候可能会有如下错误： ``` node3: Created symlink from /etc/systemd/system/multi-user.target.wants/kubelet.service to /usr/lib/systemd/system/kubelet.service. node3: Created symlink from /etc/systemd/system/multi-user.target.wants/kube-proxy.service to /usr/lib/systemd/system/kube-proxy.service. node3: deploy coredns node3: /tmp/vagrant-shell: ./dns-deploy.sh: /bin/bash^M: bad interpreter: No such file or directory node3: error: no objects passed to apply node3: /home/vagrant ``` 解决方法： ```bash vagrant ssh node3 sudo -i cd /vagrant/addon/dns yum -y install dos2unix dos2unix dns-deploy.sh ./dns-deploy.sh -r 10.254.0.0/16 -i 10.254.0.2 |kubectl apply -f - ``` ### 访问kubernetes集群 访问Kubernetes集群的方式有三种： * 本地访问 * 在VM内部访问 * Kubernetes dashboard **通过本地访问** 可以直接在你自己的本地环境中操作该kubernetes集群，而无需登录到虚拟机中。 要想在本地直接操作Kubernetes集群，需要在你的电脑里安装`kubectl`命令行工具，对于Mac用户执行以下步骤： ```bash wget https://storage.googleapis.com/kubernetes-release/release/v1.11.0/kubernetes-client-darwin-amd64.tar.gz tar xvf kubernetes-client-darwin-amd64.tar.gz && cp kubernetes/client/bin/kubectl /usr/local/bin ``` 将`conf/admin.kubeconfig`文件放到`~/.kube/config`目录下即可在本地使用`kubectl`命令操作集群。 ```bash mkdir -p ~/.kube cp conf/admin.kubeconfig ~/.kube/config ``` 我们推荐您使用这种方式。 **在虚拟机内部访问** 如果有任何问题可以登录到虚拟机内部调试： ```bash vagrant ssh node1 sudo -i kubectl get nodes ``` **Kubernetes dashboard** 还可以直接通过dashboard UI来访问： 可以在本地执行以下命令获取token的值（需要提前安装kubectl）： ```bash kubectl -n kube-system describe secret `kubectl -n kube-system get secret|grep admin-token|cut -d " " -f1`|grep "token:"|tr -s " "|cut -d " " -f2 ``` **注意**：token的值也可以在`vagrant up`的日志的最后看到。 ![Kubernetes dashboard](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/dashboard-animation.gif) 只有当你安装了下面的heapster组件后才能看到上图中的监控metrics。 **Windows下Chrome/Firefox访问** 如果提示`NET::ERR_CERT_INVALID`，则需要下面的步骤 进入本项目目录 ``` vagrant ssh node1 sudo -i cd /vagrant/addon/dashboard/ mkdir certs openssl req -nodes -newkey rsa:2048 -keyout certs/dashboard.key -out certs/dashboard.csr -subj "/C=/ST=/L=/O=/OU=/CN=kubernetes-dashboard" openssl x509 -req -sha256 -days 365 -in certs/dashboard.csr -signkey certs/dashboard.key -out certs/dashboard.crt kubectl delete secret kubernetes-dashboard-certs -n kube-system kubectl create secret generic kubernetes-dashboard-certs --from-file=certs -n kube-system kubectl delete pods $(kubectl get pods -n kube-system|grep kubernetes-dashboard|awk '{print $1}') -n kube-system #重新创建dashboard ``` 刷新浏览器之后点击`高级`，选择跳过即可打开页面。 ### 组件 **Heapster监控** 创建Heapster监控： ```bash kubectl apply -f addon/heapster/ ``` 访问Grafana 使用Ingress方式暴露的服务，在本地`/etc/hosts`中增加一条配置： ```ini 172.17.8.102 grafana.jimmysong.io ``` 访问Grafana： ![Grafana 界面](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/grafana-animation.gif) **Traefik** 部署Traefik ingress controller和增加ingress配置： ```bash kubectl apply -f addon/traefik-ingress ``` 在本地`/etc/hosts`中增加一条配置： ```bash 172.17.8.102 traefik.jimmysong.io ``` 访问Traefik UI：[http://traefik.jimmysong.io](http://traefik.jimmysong.io/) ![Traefik Ingress controller](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/traefik-ingress.gif) **EFK** 使用EFK做日志收集。 ```bash kubectl apply -f addon/efk/ ``` **注意**：运行EFK的每个节点需要消耗很大的CPU和内存，请保证每台虚拟机至少分配了4G内存。 **Helm** 用来部署helm。 ```bash hack/deploy-helm.sh ``` ### Service Mesh 我们使用 [istio](https://istio.io) 作为 service mesh。 **安装** 到[Istio release](https://github.com/istio/istio/releases) 页面下载istio的安装包，安装istio命令行工具，将`istioctl`命令行工具放到你的`$PATH`目录下，对于Mac用户： ```bash wget https://github.com/istio/istio/releases/download/1.0.0/istio-1.0.0-osx.tar.gz tar xvf istio-1.0.0-osx.tar.gz mv bin/istioctl /usr/local/bin/ ``` 在Kubernetes中部署istio： ```bash kubectl apply -f addon/istio/istio-demo.yaml kubectl apply -f addon/istio/istio-ingress.yaml ``` **运行示例** 我们开启了Sidecar自动注入。 ```bash kubectl label namespace default istio-injection=enabled kubectl apply -n default -f yaml/istio-bookinfo/bookinfo.yaml kubectl apply -n default -f yaml/istio-bookinfo/bookinfo-gateway.yaml kubectl apply -n default -f yaml/istio-bookinfo/destination-rule-all.yaml ``` 在您自己的本地主机的`/etc/hosts`文件中增加如下配置项。 ``` 172.17.8.102 grafana.istio.jimmysong.io 172.17.8.102 prometheus.istio.jimmysong.io 172.17.8.102 servicegraph.istio.jimmysong.io 172.17.8.102 jaeger-query.istio.jimmysong.io ``` 我们可以通过下面的URL地址访问以上的服务。 | Service | URL | | ------------ | -------------------------------------------------------------------------------------------------------------------------------------------------------------- | | grafana | | | servicegraph | , , | | tracing | | | productpage | | 详细信息请参阅： ![Bookinfo Demo](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/bookinfo-demo.gif) ### Vistio（可选安装） [Vizceral](https://github.com/Netflix/vizceral)是Netflix发布的一个开源项目，用于近乎实时地监控应用程序和集群之间的网络流量。Vistio是使用Vizceral对Istio和网格监控的改进。它利用Istio Mixer生成的指标，然后将其输入Prometheus。Vistio查询Prometheus并将数据存储在本地以允许重播流量。 ```bash # Deploy vistio via kubectl kubectl -n default apply -f addon/vistio/ # Expose vistio-api kubectl -n default port-forward $(kubectl -n default get pod -l app=vistio-api -o jsonpath='{.items[0].metadata.name}') 9091:9091 & # Expose vistio in another terminal window kubectl -n default port-forward $(kubectl -n default get pod -l app=vistio-web -o jsonpath='{.items[0].metadata.name}') 8080:8080 & ``` 如果一切都已经启动并准备就绪，您就可以访问Vistio UI，开始探索服务网格网络，访问[http://localhost:8080](http://localhost:8080/) 您将会看到类似下图的输出。 ![vistio 页面](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/vistio-animation.gif) 更多详细内容请参考[Vistio—使用Netflix的Vizceral可视化Istio service mesh](http://www.servicemesher.com/blog/vistio-visualize-your-istio-mesh-using-netflixs-vizceral/)。 ### Kiali（可选安装） Kiali是一个用于提供Istio service mesh观察性的项目，更多信息请查看[https://kiali.io](https://kiali.io/)。 在本地该项目的根路径下执行下面的命令： ```bash kubectl apply -n istio-system -f addon/kiali ``` ![kiali](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/kiali.gif) **注意**：当前还不支持jeager追踪，请使用上文中提到的jeager地址。 ### Weave scope（可选安装） [Weave scope](https://github.com/weaveworks/scope)可用于监控、可视化和管理Docker\&Kubernetes集群，详情见 在本地该项目的根路径下执行下面的命令： ```bash kubectl apply -f addon/weave-scope ``` 在本地的`/etc/hosts`下增加一条记录。 ```bash 172.17.8.102 scope.weave.jimmysong.io ``` 现在打开浏览器，访问 ![Weave scope动画](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/raw/master/images/weave-scope-animation.gif) ## 管理 除了特别说明，以下命令都在当前的repo目录下操作。 ### 挂起 将当前的虚拟机挂起，以便下次恢复。 ```bash vagrant suspend ``` ### 恢复 恢复虚拟机的上次状态。 ```bash vagrant resume ``` 注意：我们每次挂起虚拟机后再重新启动它们的时候，看到的虚拟机中的时间依然是挂载时候的时间，这样将导致监控查看起来比较麻烦。因此请考虑先停机再重新启动虚拟机。 ### 重启 停机后重启启动。 ```bash vagrant halt vagrant up # login to node1 vagrant ssh node1 # run the prosivision scripts /vagrant/hack/k8s-init.sh exit # login to node2 vagrant ssh node2 # run the prosivision scripts /vagrant/hack/k8s-init.sh exit # login to node3 vagrant ssh node3 # run the prosivision scripts /vagrant/hack/k8s-init.sh sudo -i cd /vagrant/hack ./deploy-base-services.sh exit ``` 现在你已经拥有一个完整的基础的kubernetes运行环境，在该repo的根目录下执行下面的命令可以获取kubernetes dahsboard的admin用户的token。 ```bash hack/get-dashboard-token.sh ``` 根据提示登录即可。 ### 清理 清理虚拟机。 ```bash vagrant destroy rm -rf .vagrant ``` ### 注意 仅做开发测试使用，不要在生产环境使用该项目。 ## 参考 * \[Kubernetes Handbook——Kubernetes中文指南/云原生应用架构实践手册]\( - jimmysong.io) * [rootsongjc/kubernetes-vagrant-centos-cluster - github.com](https://github.com/rootsongjc/kubernetes-vagrant-centos-cluster/blob/master/README-cn.md) * [duffqiu/centos-vagrant - github.com](https://github.com/duffqiu/centos-vagrant) * [coredns/deployment - github.com](https://github.com/coredns/deployment) * [Kubernetes 1.8 kube-proxy 开启 ipvs - mritd.me](https://mritd.me/2017/10/10/kube-proxy-use-ipvs-on-kubernetes-1.8/#%E4%B8%80%E7%8E%AF%E5%A2%83%E5%87%86%E5%A4%87) * [Vistio—使用Netflix的Vizceral可视化Istio service mesh - servicemesher.com](http://www.servicemesher.com/blog/vistio-visualize-your-istio-mesh-using-netflixs-vizceral/) --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://doc.cncf.vip/istio-handbook/an-zhuang-zhi-nan/quick-start.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
